一、概述

IHF型化工衬氟泵为单级单吸式化工离心泵，该泵是依照国j标准并结合非金属泵的加工工艺设计生产。泵体、叶轮、泵盖等与介质接触的过流部件采用A3钢衬F46，轴封采用碳化硅材质机械密封，实际使用显示：该泵具有耐腐、不老化、机械强度高、运行平稳、结构先j合理、密封性能可靠、拆卸检修方便、使用寿命长等优点。广泛适用于化工、制药、石油、冶金、酸洗、电力、电镀、染料、农药等行业，在-20℃-+100℃温度条件下长期输送任意浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、强碱、强氧化剂、有机熔剂、还原剂等强腐蚀性介质。是一种以取代FSB型氟泵、IH型化工离心泵的新型节能产品。并且与IH型化工离心泵具有良好的通用性和互换性。

性能参数范围：流量　3.2～200m3/h

扬程　5～80m

用户可根据被输送介质的腐蚀程度对泵的过流部分选用不同的材质如聚全氟乙丙烯（F46）聚偏氟乙烯（PVDF）等。

二、IHF化工衬氟泵型号意义说明

例：IHF80-50-200A

IH——国j标准化工泵

F——泵过流部分材质（F46）

80——泵进口直径（mm）

50——泵出口直径（mm）

200——叶轮名义直径（mm）

A——叶轮外径第一次切割

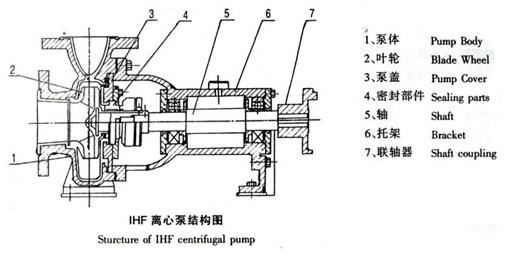

三、IHF型化工衬氟泵结构图

四、IHF型化工衬氟泵工作性能参数表
